乙烯基酯复合防腐防水涂料是水性环保型双组份涂料，主要适用于污水处理厂防腐、也适用于生物工程、制药、自来水水厂等环境的防腐，输水管道的防护。也适用于发电厂晾水塔内壁的防腐，垃圾掩埋场砼结构防腐。鲁蒙防腐分享一下乙烯基酯复合防腐防水涂料的施工工艺。

1、施工准备：首先要验收基层，不得有凹坑、掉皮、起砂、蜂窝、麻面等现象，否则应将原表面凿毛、清水冲刷，用1：2水泥砂浆找平，再做防腐层。

2、做防腐层时，先进行基层修补及涂刷基层处理剂，达到要求后方可进行乙烯基酯复合防腐防水涂料涂刷。

3、严格按出厂比例配置乙烯基酯复合防腐防水涂料，一桶液料配一袋粉料。

4、用专用电动搅拌机搅拌，搅拌时间不得少于5min，当观察无气泡上冒时方可使用，搅拌时不得掺入任何杂质；

5、搅拌好的 乙烯基酯复合防腐防水涂料应在一小时内用完，操作间歇、液桶已空、或暂时不用时，必须用清水将料桶、搅拌器、刷子等工具冲洗干净，以防固化成杂质，影响下次涂料膜质量。

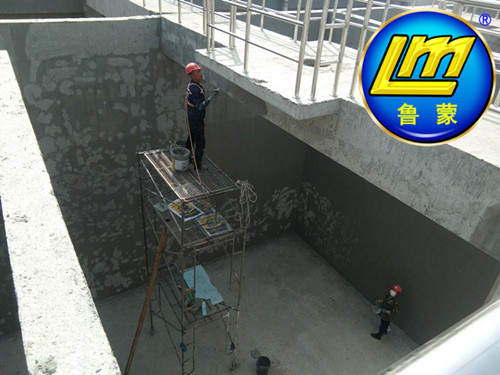

6、用150mm宽的板刷或滚动刷子涂刷。要求上下层纵横交错进行，力求平整、均匀，厚度一致。靠前遍涂刷完毕后，待涂膜表干后，涂刷第二遍，同层涂料膜虽无接茬宽度要求，但搭接必须完 全，不能出现少刷或漏刷现象。依次类推，直到平均厚度符合设计要求厚度为止。较后一遍涂刷完，24小时固化成膜后，进行下道工序。

7、平立面及转角处应抹成R≥20mm圆角，此部位为薄弱环节，应多刷两遍，涂刷宽度两侧均不小于100mm。

8、0.8-1.0mm厚涂膜需2～3遍刷完，两遍涂膜涂刷间隔时间要充足，确保上遍固化成膜后再进行下遍涂刷。
